Kit interfaccia solare-caldaia con accumulo

1641s

Il kit di interfaccia solare-caldaia è particolarmente indicato nei sistemi integrati, composti da un accumulo solare insieme ad una caldaia con accumulo.

Il kit è costituito da due componenti distinti: una valvola deviatrice termostatica solare art.1541s e una valvola miscelatrice termostatica solare art.1561s.

La funzione della valvola deviatrice è quella di ottimizzare e gestire il fluido contenuto nell’accumulo solare.

La valvola miscelatrice termostatica permette di mantenere costante, ad un valore impostato, la temperatura dell’acqua miscelata.

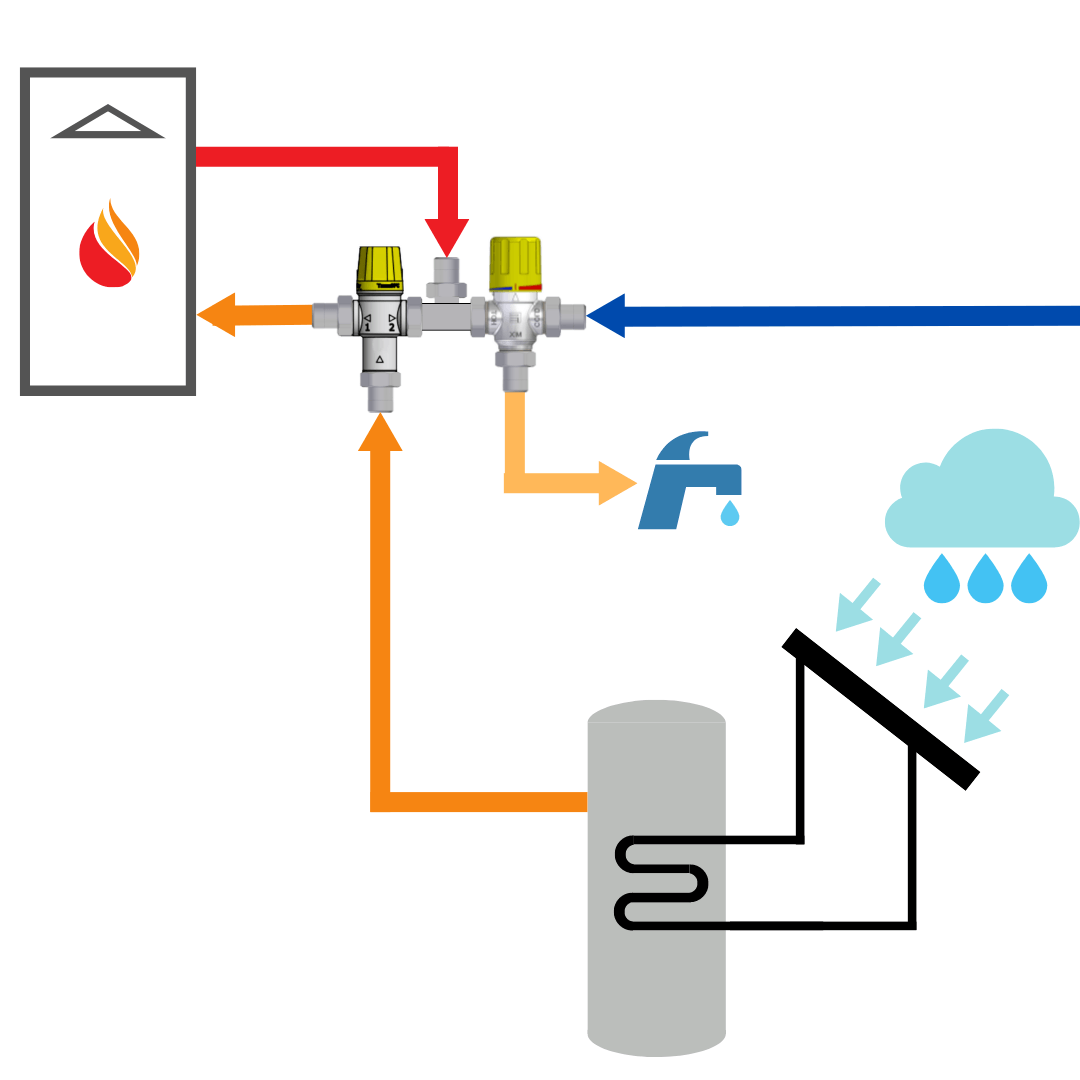

Quando la temperatura del fluido proveniente dall’accumulo solare è inferiore al valore fisso (T<45°C), il fluido viene deviato verso la caldaia per poter in tal modo aumentare la temperatura dello stesso. Viceversa se la temperatura del fluido proveniente dall’accumulo solare è maggiore al valore fisso (T>45°C), il fluido viene indirizzato direttamente verso la valvola miscelatrice termostatica.

Una funzione antiscottatura è fornita dalla valvola, che interrompe l’erogazione di acqua calda miscelata in caso di interruzione inaspettata della fornitura di acqua fredda in ingresso, evitando potenziali ustioni.

I particolari raccordi a bocchettone e la presenza di dadi girevoli permettono un’installazione facile e compatta, sia in impianti nuovi che esistenti.

Corpo in ottone stampato
Pressione massima d’esercizio: 10 bar
Temperatura minima acqua fredda in ingresso: 4°C
Temperatura massima acqua calda in ingresso: 90°C
Temperatura di deviazione: 45°C
Intervallo di temperatura miscelata: 27°C-55°C
Fluidi: acqua

CodiceMisura 1Misura 2VersioneMF
01641100121/2"45°C
17
01641100343/4"45°C
17

M = Colore manopola - F = Colore finitura esterna

1561s
Valvola miscelatrice termostatica con attacchi maschio per impianti solari
Vai al prodotto
1563s
Valvola miscelatrice termostatica con bocchettoni per impianti solari
Vai al prodotto
1541
Valvola deviatrice termostatica solare
Vai al prodotto

5553
Valvola a sfera maschio-femmina con girello
Vai al prodotto
358
Raccordo a 2 pezzi maschio
Vai al prodotto
427

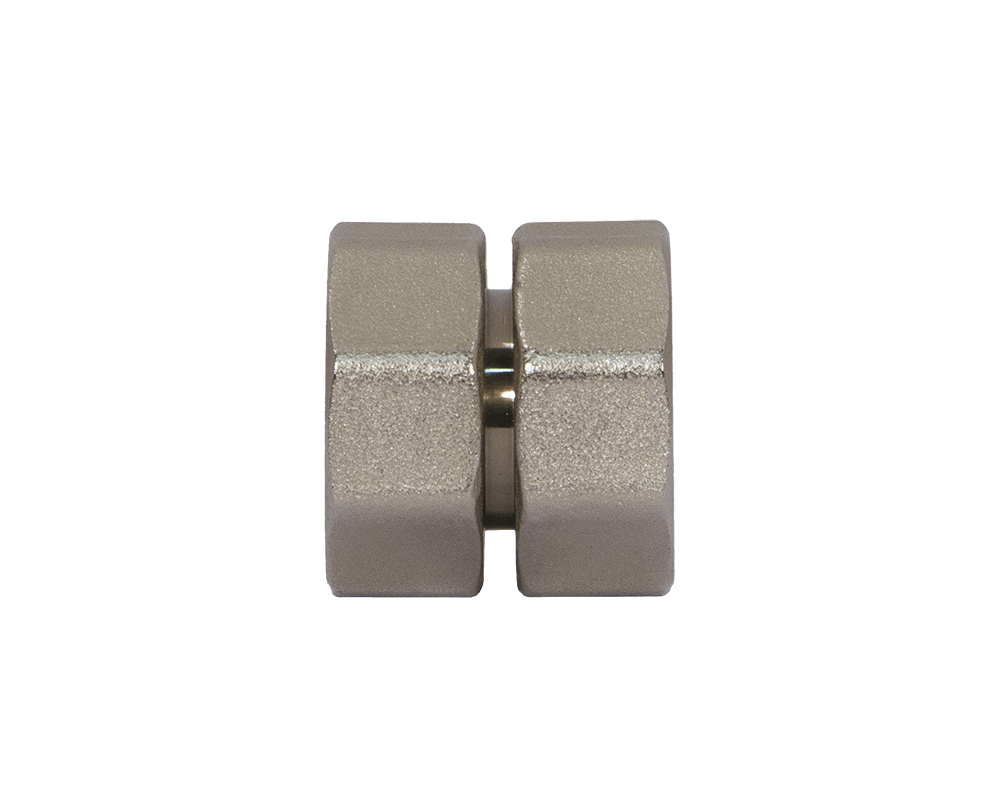

Raccordo con doppio dado girevole
